Проект "Звук"

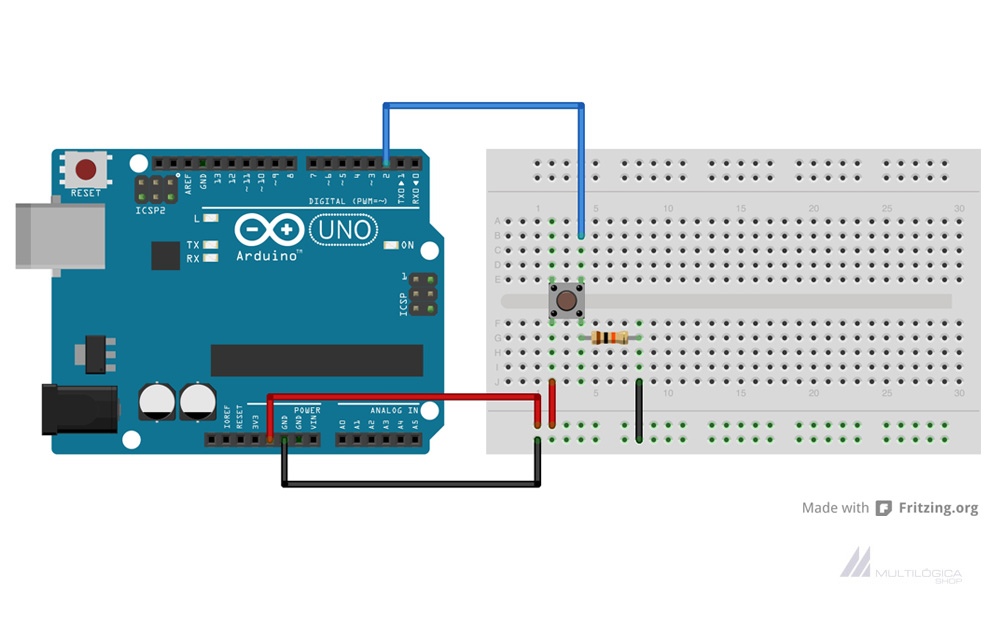

Підключимо до плати кнопку:
Зверніть увагу на необхідність використання резистора потужністю 10K Ом, а також врахуйте, що кнопка НЕ є квадратною, тож розмістіть її на макетній платі за наведеним зразком.
Одна із (верхніх) ніжок кнопки під'єднана до цифрового входу (наприклад, 2), одна із нижніх ніжок - до живлення, а ще одна - за посередництва резистора - до заземлення.

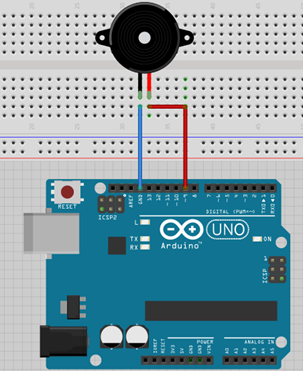

Також підключаємо звуковий елемент (пьєзо-елемент):
Принцип його підключення нагадує підключення звичайного світлодіода: одна ніжка (будь-яка) підключається до заземлення, друга - до виходу (наприклад, 9).
Алгоритм роботи проекту наступний: якщо кнопку натиснуто (сенсор Digital2), то увімкнути звук (вихід 9) із тональностями 50 та 100, що змінюють одна одну кожні 0,5 секунди, інакше вимкнути звук.

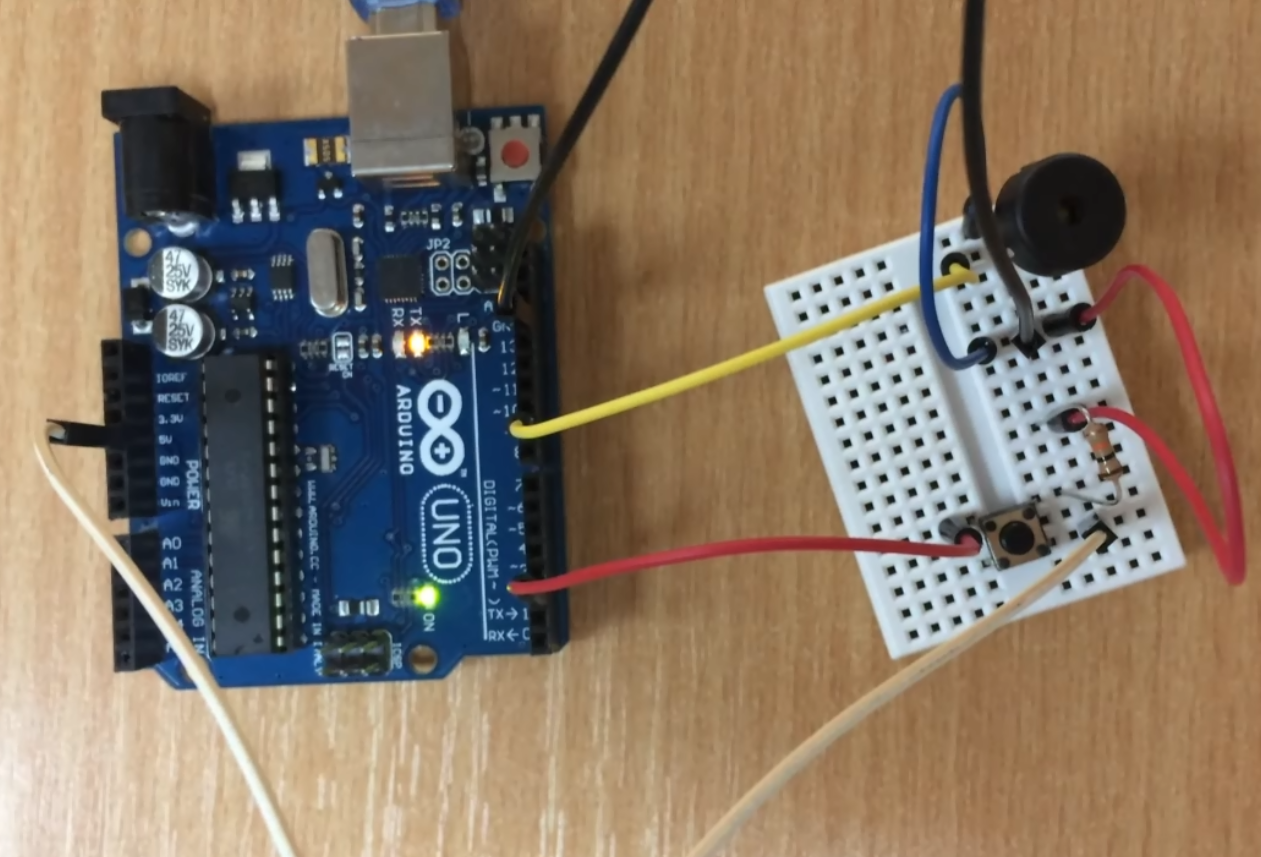

Демонстрація працюючого проекту
Поекспериментуйте з різними мелодіями!
